描述
一、?產品介紹

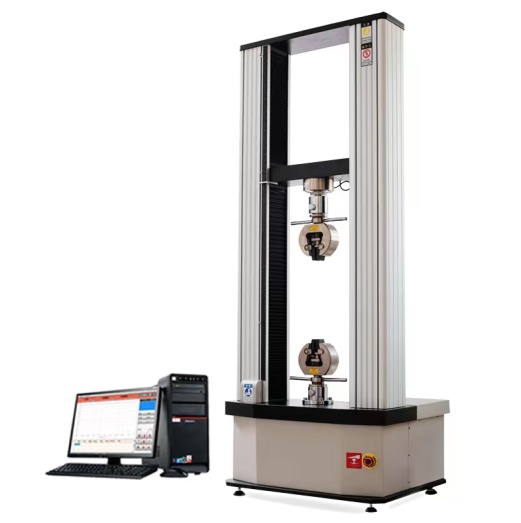

伺服控制材料試驗機適用對金屬、非金屬材料進行拉伸、壓縮、彎曲、剪切、撕裂、剝離、穿刺等力學性能的測試，還可以進行等速加載、等速變形、等速位移的自動控制試驗，并有低周載荷循環、變形循環、位移循環的功能。求取伸長率、拉伸強度、彎曲模量、彈性模量、屈服強度、凈能量、折返能量、總能量等指標.。
采用PC進行數據處理分析，試驗結果可自動保存，試驗結束后可重新調出試驗曲線，通過曲線重現試驗過程，或進行曲線比較、曲線放大。Windows、visit平臺下的試驗軟件，具有很強的數據和圖形處理功能， 可即時打印出完整的試驗報告和試驗曲線
二、?執行標準
GB/T16491-1996 電子萬能試驗機
本機操作軟件涵蓋GB、ISO、ASTM等各類標準共計200個，其中包含客戶提出的ISO34、 ISO 37、ISO 178、ISO 527
三、?產品參數
| 規格型號 | MDWJ-5T
|
| 最大負荷(kN) | 50 |
| 傳感器 | 0-50kN。力量精度在±0.5?%以內 |
| 試驗空間 | 單空間 |
| 試驗機級別 | 0.5級 |
| 試驗力測量范圍 | 0.4%-100%FS |
| 試驗力示值相對誤差 | ±0.5% |
| 試驗力分辨力 | 最大變形量的1/1000000 |
| 力控速率調節范圍 | 0.005-5%FS/s |
| 力控速率相對誤差 | 設定值的±1%以內 |
| 變形分辨力 | 1/500000FS |
| 變形測量范圍 | 0.2%-100%FS |
| 變形示值相對誤差 | 設定值的±0.5%以內 |
| 變形速率調節范圍 | 0.02-5%FS/s |
| 數據傳輸方式 | USB傳輸 |
| 位移分辨力 | 0.05μm |
| 位移示值相對誤差 | 設定值的±0.5%以內 |
| 橫梁移動速度調節范圍(mm/min) | 0.01~500?mm/min |
| 橫梁移動速度相對誤差 | 設定速度≤0.01mm/min,設定值±1.0%以內； 設定速度＞0.01mm/min,設定值±0.5%以內
|
| 顯示方式 | UTM107+Win7/10測試軟件計算機屏幕顯示 |
| 容量分段 | 全程七檔：× 1，× 2，× 5，× 10，× 20，× 50×100； 采用高精度24 bits A/D，取樣頻率200Hz 全程力量最大解析度 1/300,000 |
| 橫梁行程（mm） | 1000(單空間） |
| 試驗寬度（mm） | 400 |
| 安全裝置 | 過載緊急停機裝置、上下行程限定裝置、漏電自動斷電系統、自動斷點停機功能 |
| 測試空間 | 測試寬度約400mm（標準規格）；聯板行走空間800mm（不含夾具、標準規格） |
| 動力系統 | 天光傳感器+海得電機+海得驅動器＋減速機＋滾珠絲桿＋同步帶傳動 |
| 控制系統 | 采用Pulse Command控制方式使控制更精準速度控制范圍0.01~500mm/min；中聯板調整具有快速粗調與慢速微調功能。測試后自動回歸原點、自動儲存 |
| 外形尺寸（mm) | 760×580×1870mm (長×寬×高)
|
| 額定電壓 | 220V，50Hz |
| 電機功率 | 750W |
| 安全保護 | 力過載保護，位移機械限位，電壓過載保護 |
| 重量(kg) | 約400 kg |
| 測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。數據備份：測試數據可保存在任意硬盤分區。 | |
四、?產品清單
| 序號 | 名稱 | 產地 | 備注 | 數量 |
| 1 | 傳感器 | 中國 | 安徽天光（50KN） | 壹 個 |
| 2 | 滾珠絲桿 | 中國 | 濟南黃金 | 貳 根 |
| 3 | 伺服驅動器 | 中國 | 寧波海得 | 壹?臺 |
| 4 | 伺服電機 | 中國 | 寧波海得 | 壹?臺 |
| 5 | 減速機 | 國產 | 鑄鋁 | 壹?臺 |
| 6 | 同步帶 | 中國 | 泰州九江 | 壹?根 |
| 7 | 主?板 | 中國 | 本公司 | 壹?塊 |
| 8 | 軟?件 | 中國 | 本公司 | 壹?份 |
| 9 | 夾?具 | 中國 | 本公司（拉伸） | 壹 付 |
| 12 | 電?腦 | 中國 | 臺式 | 壹?臺 |
| 13 | 打印機 | 中國 | 臺式 | 壹?臺 |
| 注：底板的材質處理工藝等：45#鋼退火處理，變性量不超過0.2MM。 | ||||
